Optipow 135 피스톤 펄스 밸브

제품 설명:

Optipow135 피스톤 펄스 밸브는 다이어프램형 전자기 펄스 밸브와 피스톤 메커니즘을 기반으로 개발된 차세대 내장형 전자기 펄스 피스톤 밸브입니다. 이는 펄스 제트의 작동을 훨씬 더 좋게 만들고 공간을 많이 차지하지 않으며 제트 시스템 설계를 더 쉽게 만듭니다.

Optipow135의 작업 챔버는 고무 다이어프램 및 압력 스프링과 같은 취약한 부품이 없다는 점에서 기존 다이어프램 밸브와 다릅니다. 대신 고강도 재료로 만들어진 피스톤을 사용하므로 전자기 펄스 피스톤 밸브의 수명이 훨씬 길어집니다.

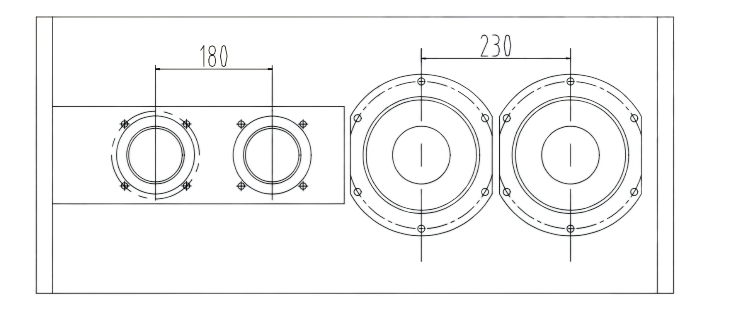

Optipow135와 동일한 사양의 표준 다이어프램형 펄스 밸브 사이의 설치 간격 비교

그림 1

참고: Optipow105 및 Optipow135의 설치 간격은 모두 180mm(최소 160mm)입니다.

제품 매개변수:

설치 지침

① 나사산을 PTFE 테이프나 나사산 실런트로 채워서 조이고 밀봉합니다. 공기 매니폴드의 결합 표면은 평평해야 합니다. 밀봉 성능을 보장하려면 결합 표면이 평평하고 직선이며 매끄러워야 합니다.

② 공기 매니폴드의 흡입 파이프에 필터와 압력 조절기를 설치하고, 공기 매니폴드 하단에 배수 밸브를 설치하여 매니폴드에 물이 고이지 않도록 하고, 압축 공기가 건조하고 깨끗한지 확인하십시오.

③ 에어탱크 설치를 위한 단면은 에어탱크 가공도에 따라 가공되어야 합니다. 공기 탱크 설치 표면의 청결 요구 사항을 엄격히 충족하십시오.

④ 밸브 설치 전 공기탱크 및 취기관 내부와 외부가 깨끗하고 이물질이 없는지 확인하십시오.

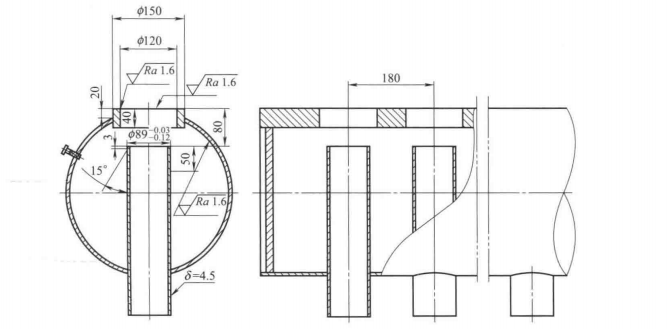

⑤ 공기 매니폴드 연결의 가공 도식은 그림 2를 참조하십시오.
