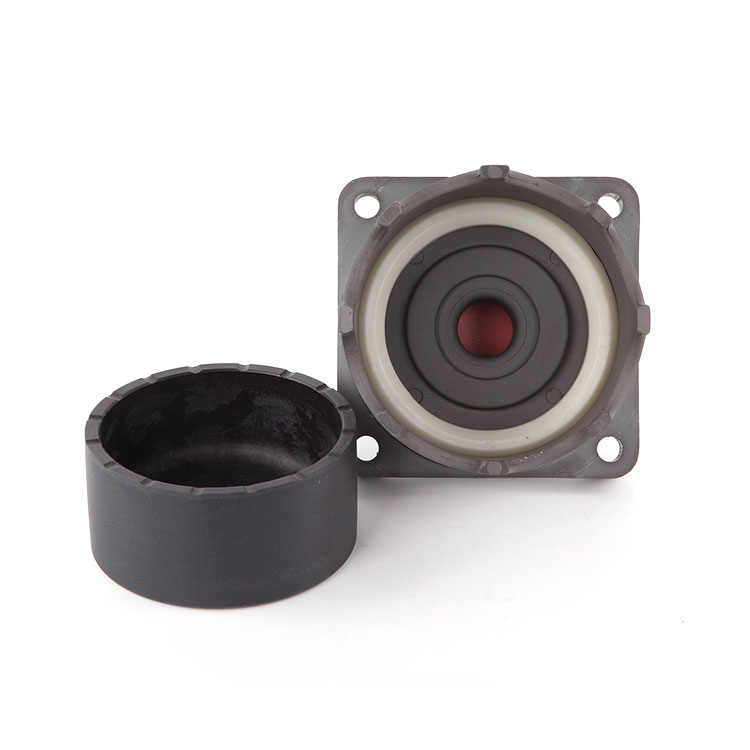

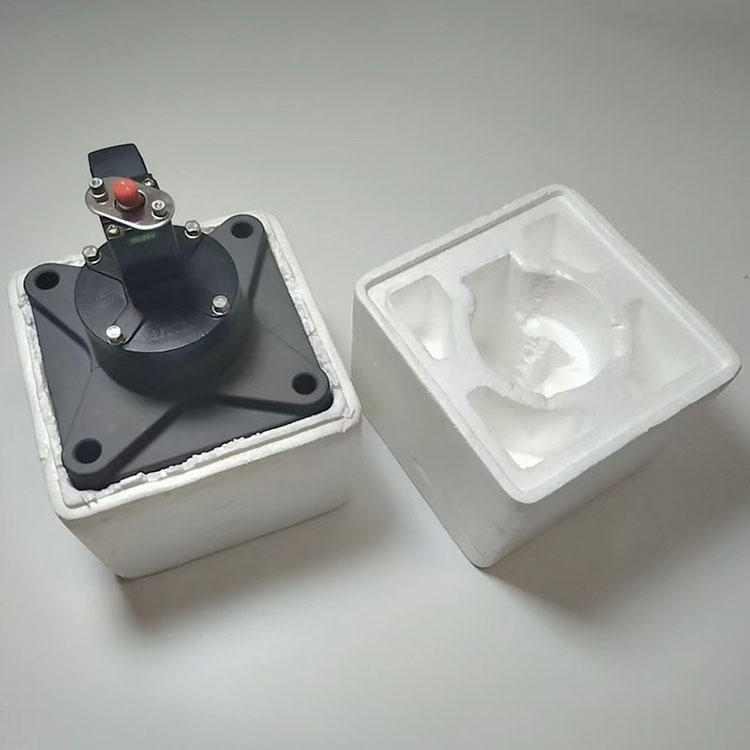

피스톤 펄스 패브릭 필터 청소 밸브

Qingdao Star Machine은 Piston Pulse Fabric Filter Cleaning Valve 생산 공장으로 제품 연구, 개발, 생산 및 판매를 통합하는 기술 혁신 지향 기업입니다. 당사 제품 피스톤 펄스 직물 필터 청소 밸브는 전 세계 40여 개국에서 판매되며 광범위한 고객 기반을 보유하고 있습니다.

피스톤 펄스 직물 필터 청소 밸브는 펄스 백 먼지 제거 및 송풍 시스템의 압축 공기 "스위치"입니다. 펄스 제트 제어 장비의 출력 신호 제어 하에서 필터 백은 한 줄씩 분사되어 먼지를 제거하고 집진기의 저항을 설정된 범위 내에서 유지하여 집진기의 처리 용량 및 먼지 제거 효율을 보장합니다.

제품 매개변수(사양)

제품 기능 및 응용

기능

볼륨 A는 밸브하우스와 플런저 사이의 슬롯을 통해 압력 탱크에 연결됩니다. 볼륨 A에는 압력 탱크와 동일한 압력이 있습니다.
부피 A에서 플런저의 더 큰 가압 표면으로 인해 플런저는 펄스 파이프쪽으로 눌려지고 압력 탱크와 펄스 파이프 사이를 밀봉합니다.
볼륨 B는 파일럿 에어에 연결된 솔레노이드 밸브를 통해 이루어집니다. 파일럿 에어 측에서 면적이 더 크므로 파일럿 멤브레인이 밸브 하우스 상단을 향해 아래로 눌러지고 볼륨 A를 주변으로부터 밀봉합니다.

열기
청소가 시작되면 솔레노이드 밸브가 연결부(a)를 닫고 주변(b)으로 열립니다. 이는 볼륨 B가 비워진다는 것을 의미합니다.
멤브레인은 위쪽으로 눌려지고(c) 볼륨 A는 밸브 하우스 외부에 있는 2개의 포트를 통해 배기됩니다.
플런저 위의 압력 차이로 인해 플런저가 빠르게 위쪽으로 이동합니다.
압력 탱크의 압축 공기는 펄스 파이프를 통해 펄스로 방출되고 더 나아가 일련의 필터 백으로 방출됩니다.

폐쇄
솔레노이드는 대기로 닫혀 있고 파일럿 에어로 열려 있습니다.
파일럿 멤브레인이 시트쪽으로 아래로 눌러집니다.
플런저 위의 압력은 플런저와 말 사이의 슬롯을 통해 탱크 압력과 동일해지고 플런저는 펄스 파이프로 아래로 이동하여 청소 펄스를 종료합니다.
시퀀스 시간(닫힌 밸브 열기 시작)은 프로세스 요구 사항, 즉 펄스당 펄스 공기량 및 방출 보장에 따라 다릅니다.

생산 과정

Qingdao Star Machine에서는 발전소, 시멘트 공장, 유리 공장 및 야금 가공과 같은 산업에서 피스톤 펄스 직물 필터 청소 밸브의 중요성을 이해합니다. 그렇기 때문에 우리는 기대치를 초과하고 먼지 오염이 심한 기업의 고유한 요구 사항을 충족시키는 것을 목표로 이 제품을 제공합니다. 당사의 먼지 제거 밸브를 선택하시면 더 높은 효율성, 더 낮은 유지 관리 비용 및 더 높은 수익성을 누릴 수 있습니다. 포괄적인 애프터 서비스 시스템이 귀하의 사용 문제를 해결해 드립니다.
