RCA3D2 파일럿 밸브

응용 프로그램 범위

RCA3D2 파일럿 밸브는 모든 Goyen 공압 제어 펄스 밸브에 적합하며 Goyen 환경의 다양한 펄스 먼지 제거 시스템과 호환됩니다. 이를 통해 가혹한 조건에서 안정적으로 작동 할 수 있습니다.

RCA3D2 파일럿 밸브 설치 지침

1. 설치 구멍 요구 사항 : 파일럿 밸브의 설치판에 직경이 19.3-19.4mm 인 드릴 설치 구멍.

2. 설치판 두께 : 설치 강도의 두께는 설치 강도를 보장하기 위해 1.5mm를 초과해야합니다.

3. 밀봉 및 조립 :

에이. 너트를 조기 전에 밀봉 성능을 보장하기 위해 O- 링이 올바르게 설치되어 있는지 확인하십시오.

B. 파일럿 밸브를 설치하여 설치 효율을 향상시키기 전에 전자기 코일을 파일럿 밸브에 조립하는 것이 좋습니다.

4. 전압 요구 사항 : 펄스 밸브의 정상적인 작동을 보장하기 위해 솔레노이드 밸브의 입력 전압은 코일 전압의 -10% ~ +15% 내에서 유지되어야합니다.

RCA3D2 파일럿 밸브 재료 사양

작동 매개 변수

• 권장 펄스 폭 : 50–500ms

• 권장 펄스 간격 : 1 분 이상

제품 성능 매개 변수

제품 주문 모델 세부 사항

작동 매개 변수

모델 사양 : Q- 타입 전자기 코일 데이터 시트의 K-Parameters를 참조하고 전압 요구 사항을 기반으로 특정 모델을 선택하십시오.

예:

• RCA3D0-300 = 1/8 "NPT 입구 포트, 전압 200/240VAC, DIN 터미널 블록.

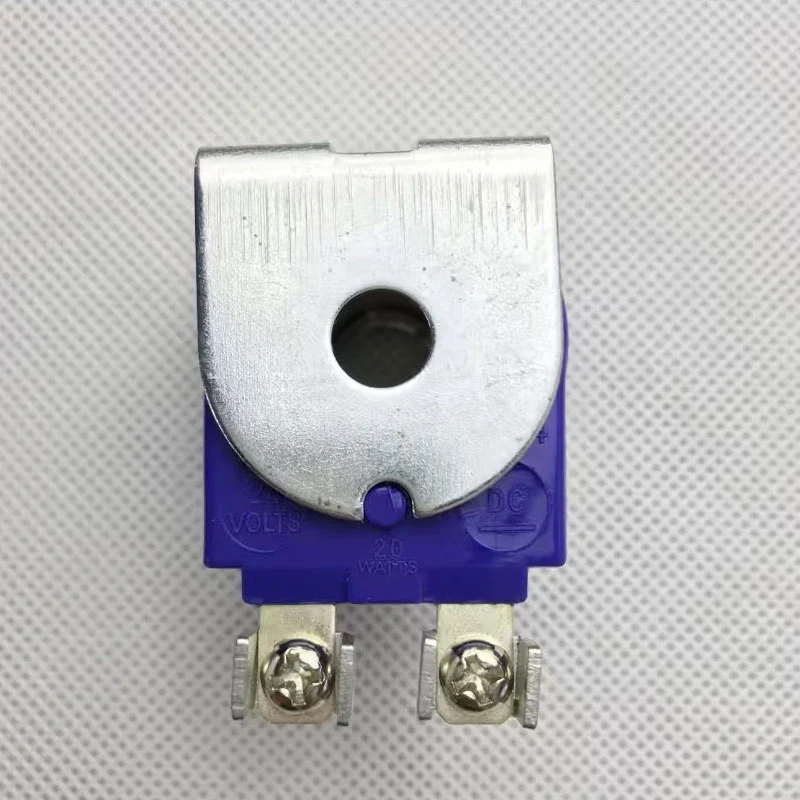

• RCA3D1 -336 = 1/8 "BSPP 흡입 포트, 전압 24VDC, 나사 터미널 배선 (전자기 어셈블리 박스에 적합).

유지 보수 부품

• K0380 : 니트릴 O- 링 씰, 전기자, 스프링 및 푸시로드 어셈블리가 포함되어 있습니다.

• K0384 : Viton 재료 씰 및 K0380의 모든 구성 요소가 포함됩니다.

• 무게 : RCA3D0, RCA3D1 (코일없이)은 0.174 kg입니다
