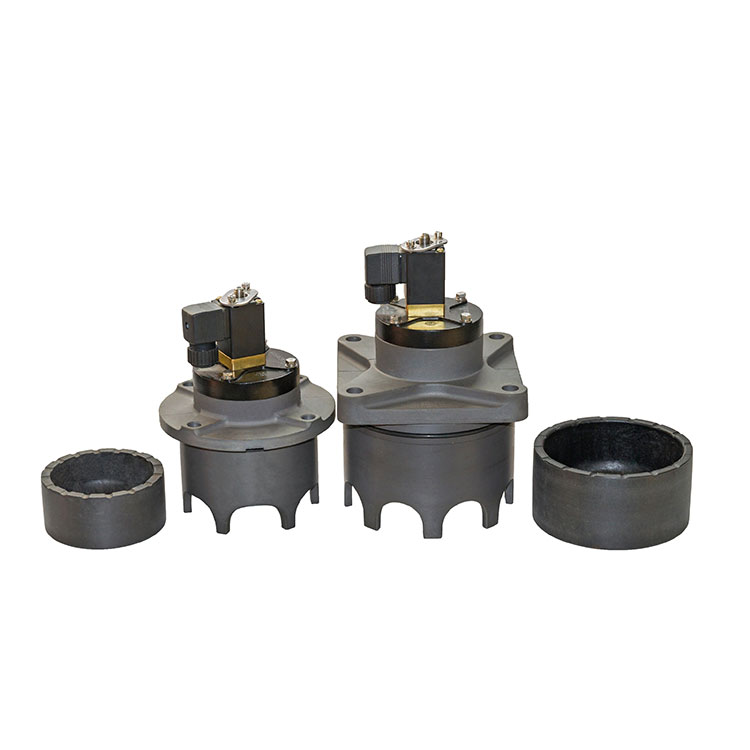

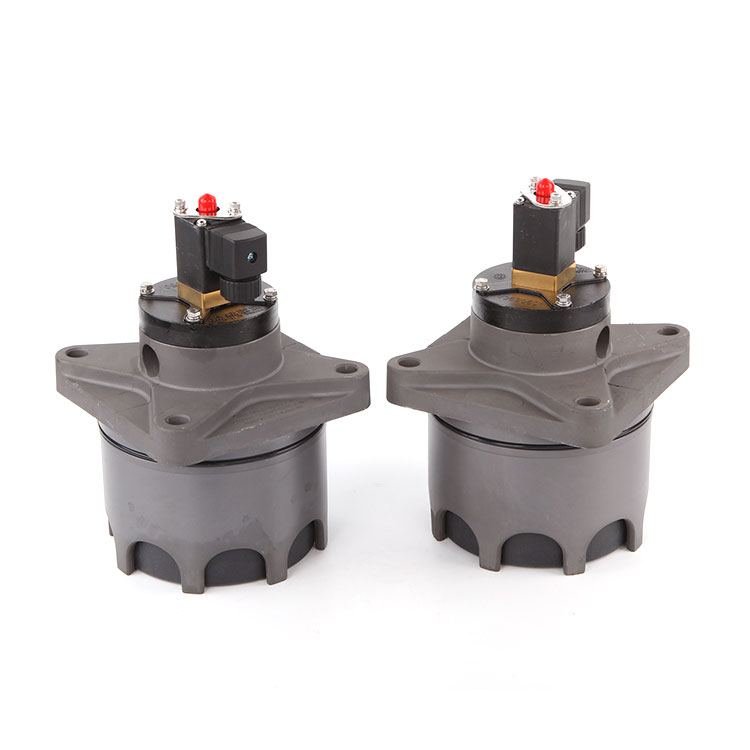

피스톤 펄스 밸브

Qingdao Star Machine은 v1614718 피스톤 펄스 밸브를 제공하며, 이는 더 강력한 폭발 성능과 더 긴 서비스 수명으로 내장 구조를 채택하는 다이어프램 전자기 펄스 밸브 및 피스톤 메커니즘 설계를 기반으로합니다. 핵심 기능은 다음과 같습니다.

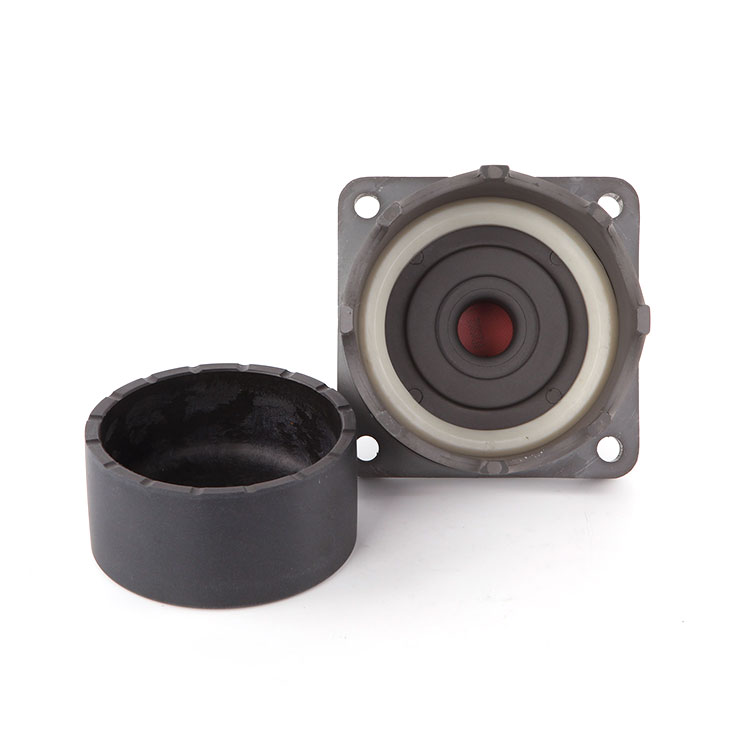

구조적 특징

전자기 파일럿 헤드, 피스톤 및 밸브 바디로 구성된 피스톤 후방 챔버의 영역은 전면 챔버보다 크고 공압력은 민감한 폐쇄 상태를 보장합니다.

고강도 피스톤 구조의 사용 인 고무 다이어프램 및 압력 스프링의 취소는 내구성을 크게 향상시킨다.

피스톤 펄스 밸브의 작동 원리는 두 단계로 나뉩니다.

부는 상태 : 전기 컨트롤러에 의해 신호가 입력 된 후, 전자기 파일럿 헤드는 언로드 구멍을 열고 피스톤의 전면 챔버의 압력 가스가 피스톤을 들어 올려 블로킹 채널을 열어줍니다.

닫힌 상태 : 신호가 사라지면 언로드 구멍이 닫히고 피스톤의 후면 챔버의 가스 압력이 피스톤을 재설정하고 채널이 닫힙니다.

기술 표준

작업 압력 : 0.2 ~ 0.6mpa

전압 사양 : DC24V 또는 AC220V/50Hz

보호 등급 : IP65

작업 매체 : 깨끗한 공기

적용 가능한 온도 : 실온 유형 -25 ~ 85 ℃, 고온 유형 -25 ~ 230 ℃.

수명 : 1 백만 번

피스톤 펄스 밸브의 설치 사양

밀봉 요구 사항 : 나사산 연결은 PTFE 원료 테이프 또는 스레드 실란트로 채워져 있어야하며 공기 분포 박스의 결합 된 표면은 매끄럽고 깨끗해야합니다.

공기 소스 처리 : 공기 분배 상자의 공기 입구 파이프에는 필터 및 레귤레이터가 들어 있어야하며 바닥에는 배수 밸브가 장착되어 압축 공기가 건조하고 불순물이 없도록합니다.

처리 정확도 : 에어 패키지 설치 끝면 그림 2 처리에 따라 크기 공차 및 표면 거칠기를 보장합니다.

청소 요구 사항 : 잔류 잔해를 피하기 위해 설치 전에 에어백과 블로우 파이프를 철저히 청소해야합니다.

연결

라운드 매니 폴드와 함께 설치할 때, 치수는 연결의 일치를 보장하기 위해 그림 3에 따라야합니다 (예 : φ150/φ120 조리개).

매니 폴드 연결의 가공 다이어그램 (그림 2)은 주요 치수를 지정합니다 : 180 mm 총 폭, 15 ° 섀도이, δ = 4.5 mm 벽 두께.

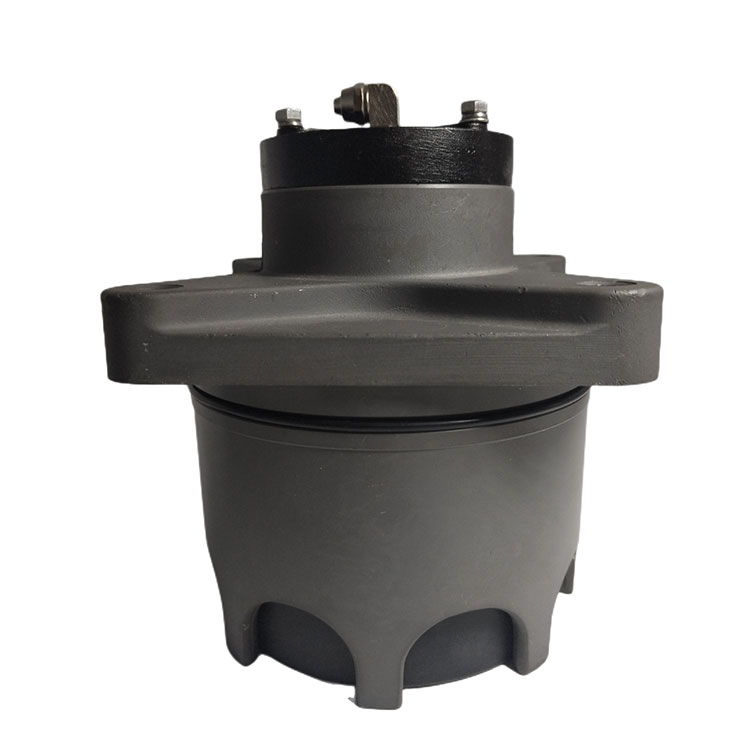

외부 치수

3 인치 피스톤 펄스 밸브의 외부 치수는 그림 3에 나와 있으며, 총 길이는 134mm의 총 길이 및 φ151mm의 장착 구멍과 같은 주요 매개 변수입니다.

소형 디자인과 유연한 블로우 파이프 배열을 통해 밸브는 산업용 먼지 제거 시스템에서 고효율 재 청소의 수요에 적합합니다. 피스톤 구조와 전자기 제어를 최적화함으로써 빠른 응답과 안정적인 작동을 달성하고 수출 제품에 대한 신뢰성과 정밀도의 엄격한 요구 사항을 충족합니다.

그림 1 그림 .2그림 3
