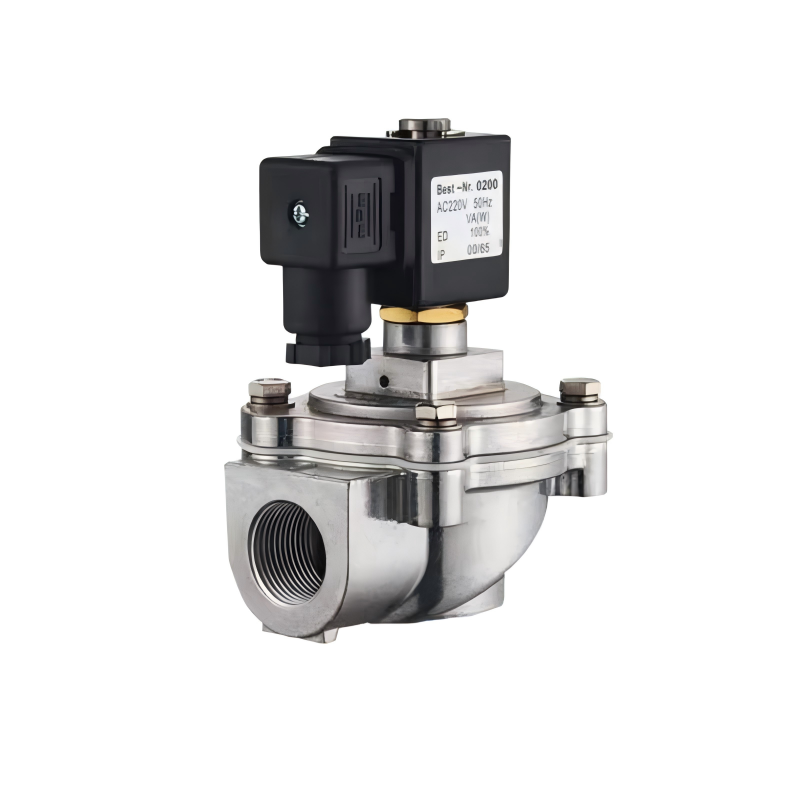

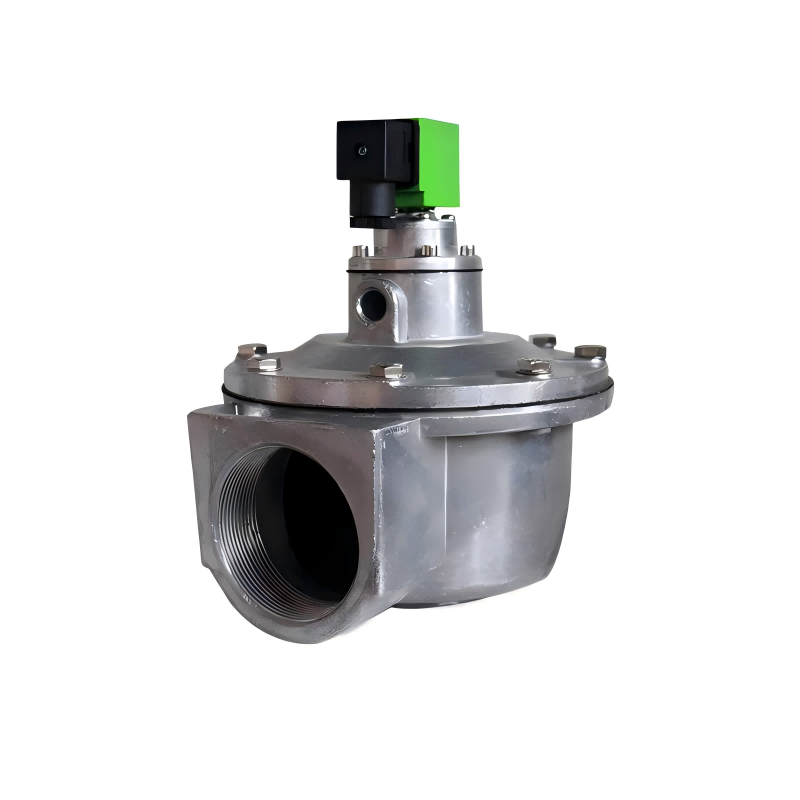

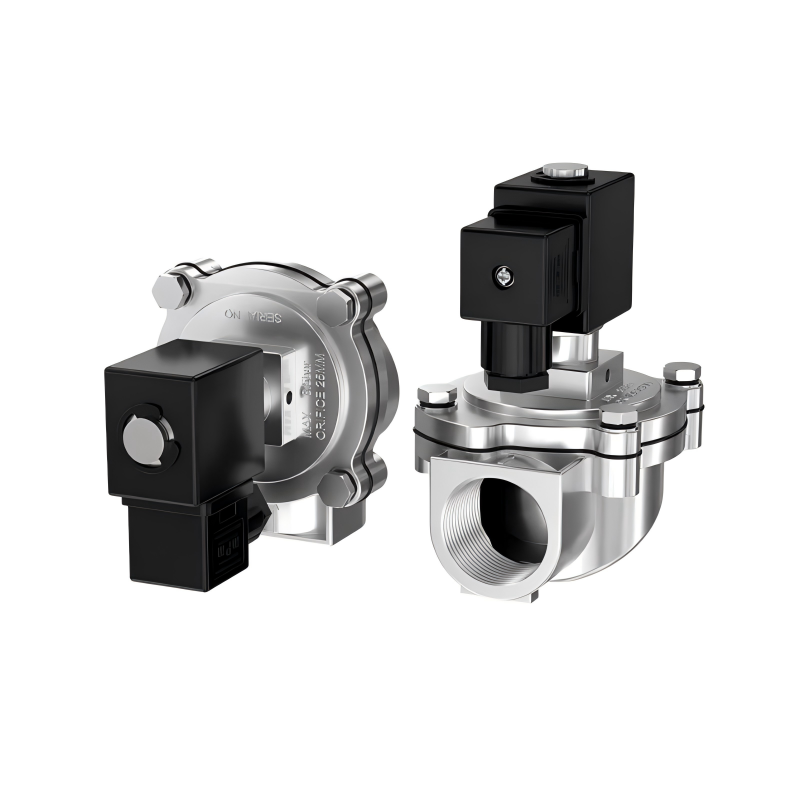

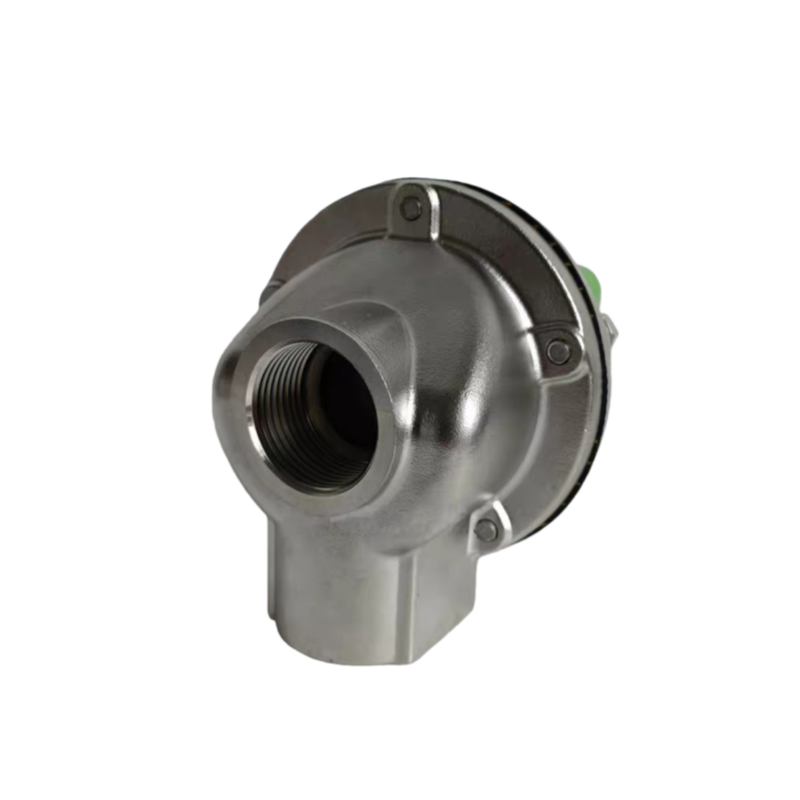

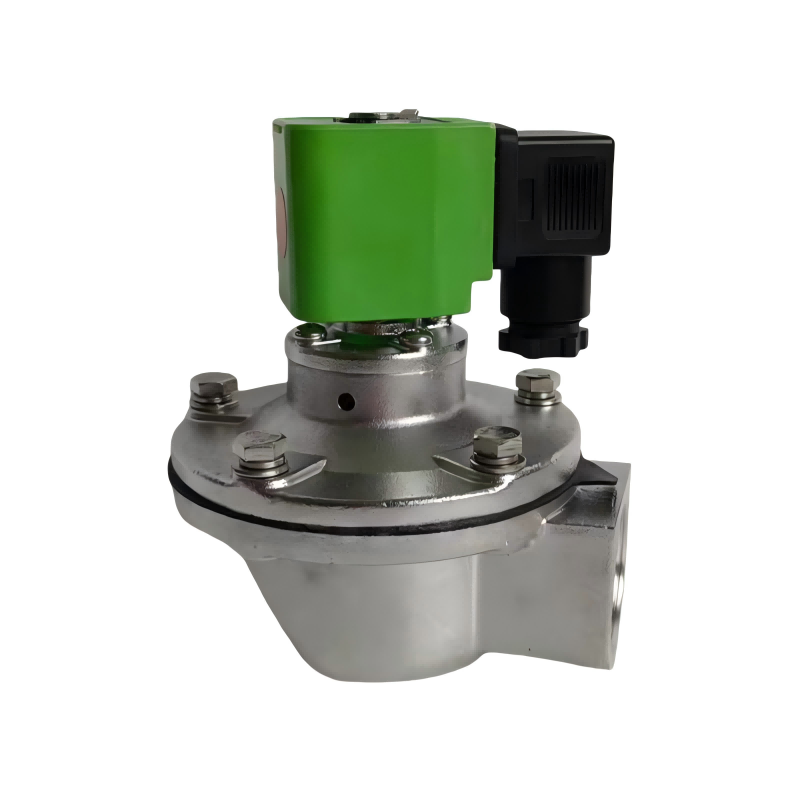

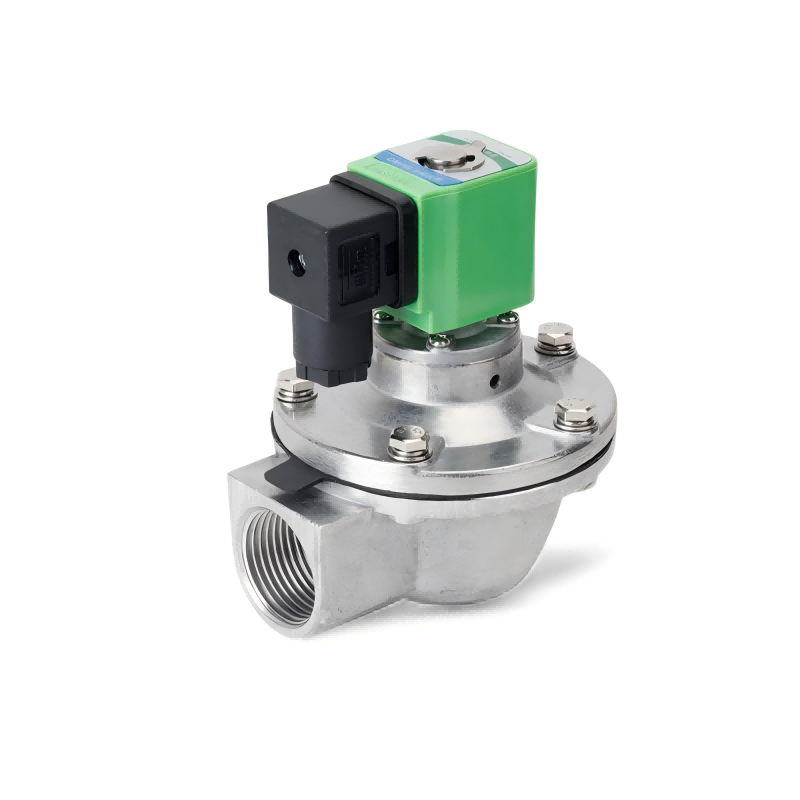

DMF-Z 펄스 밸브

DMF-Z 직각 전자기 펄스 밸브는 백하우스 집진기와 함께 사용하도록 특별히 설계된 특수 솔레노이드 밸브입니다. 이는 펄스 제트 백하우스 집진기의 펄스 제트 청소 시스템용 압축 공기 스위치 역할을 합니다. 펄스제트 제어 장치의 출력 신호에 의해 제어되어 필터백의 행별(또는 챔버별) 펄스제트 청소를 순차적으로 수행합니다. 이는 집진기의 저항을 미리 설정된 범위 내로 유지하여 처리 능력과 집진 효율을 보장하는 동시에 필터 백의 먼지를 털어내는 목표를 달성합니다.

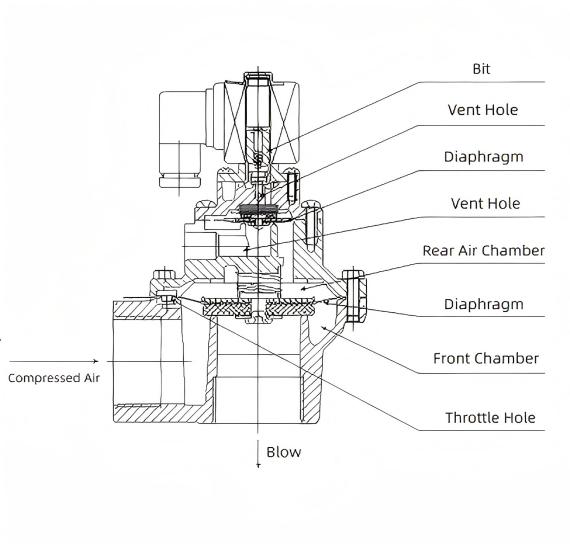

개략도

구조적 특징

DMF-Z 직각 전자기 펄스 밸브의 밸브 본체와 커버는 다이캐스트 알루미늄 합금으로 제조됩니다. 표면 처리 후 우수한 내식성을 나타냅니다. 다이어프램과 밀봉 개스킷은 새로운 공정을 사용하여 가황 처리 및 합성됩니다. 전자기 파일럿 헤드는 자성 재료와 스테인레스 스틸 자기 차폐 재료로 구성됩니다. 스프링과 패스너는 모두 스테인레스 스틸로 만들어졌습니다. 밸브 입구와 출구에는 공기분배기(에어챔버) 연결관과 집진기 블로우파이프가 각각 삽입되어 있습니다. 압축 너트를 조여 양쪽 끝을 밀봉합니다. 밸브는 다양한 공기 처리(정화) 용량을 갖춘 펄스 제트 백하우스 집진기에서 선택할 수 있도록 20, 25, 40S의 세 가지 사양으로 제공됩니다. 밸브 본체와 커버는 고밀도 다이캐스트로 제작되었으며, 내식성을 강화한 투명 래커 코팅이 적용되었습니다. 다이어프램 씰은 뛰어난 강성과 누출 없는 성능을 위해 금속-고무 복합재를 사용합니다. 전자기 파일럿 헤드는 반응성이 뛰어나고 안정적인 작동으로 강력한 자기장력을 제공합니다. 밸브는 우수한 개방 성능을 발휘하여 정격 전압의 85%에서 안정적으로 개방됩니다. 또한 0.15 MPa 기압에서 안정적으로 밀봉되는 우수한 폐쇄 성능을 보여줍니다.

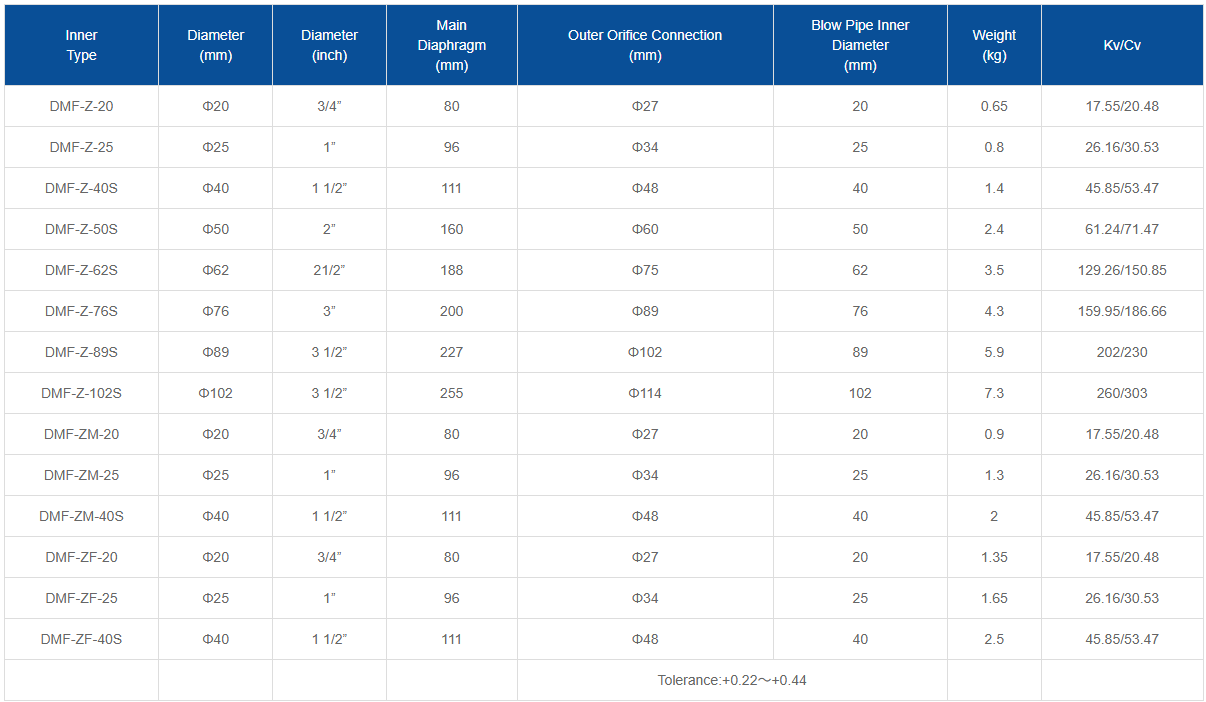

매개변수

작동 원리

다이어프램은 전자기 펄스 밸브를 전면 챔버와 후면 챔버로 나눕니다. 압축 공기가 스로틀 구멍을 통해 후면 챔버로 공급되면 후면 챔버 압력으로 인해 다이어프램이 밸브 출구를 밀봉하여 전자기 펄스 밸브가 "닫힌" 상태가 됩니다. 펄스 제트 컨트롤러의 전기 신호가 중단되면 솔레노이드 밸브 전기자가 재설정됩니다. 후면 챔버 통풍구가 닫히고 후면 챔버의 증가된 압력으로 인해 다이어프램이 밸브 출구를 밀봉하여 솔레노이드 밸브를 "닫힌" 상태로 되돌립니다. 전자기 펄스 밸브는 전기 신호를 통해 밸브 본체의 릴리프 포트의 개폐를 제어합니다. 밸브 릴리프 중에 후면 챔버의 가압 가스가 배출되는 반면 전면 챔버의 가압 가스는 다이어프램의 진공 포트에 의해 조절되어 다이어프램을 들어 올려 펄스 송풍을 시작합니다. 밸브 본체가 하역을 멈추면 압축된 가스가 댐핑 오리피스를 통해 후면 챔버를 빠르게 채웁니다. 밸브 본체에 대한 다이어프램 양쪽의 힘을 받는 영역의 차이로 인해 후면 챔버의 가스 힘이 지배적이 됩니다. 이는 밸브의 토출 포트 위에 있는 다이어프램을 확실하게 닫아 펄스 밸브의 토출을 정지시킵니다.

응용 분야

먼지 제거 장비 부문

백하우스 집진기: 펄스 제트 청소 시스템의 핵심 구성 요소인 이 장치는 펄스 제트 컨트롤러로 제어되어 압축 공기를 필터 백에 순차적으로 불어 넣어 집진기의 저항을 미리 설정된 한계 내로 유지합니다. 이는 일관된 처리 용량과 집진 효율성을 보장하여 광업, 건축 자재, 야금 및 화학 산업의 먼지 제어에 널리 사용됩니다.

에어박스 펄스 집진기: 특정 직각 DMF-Z 펄스 밸브는 에어박스 펄스 집진기의 펄스 제트 시스템에 통합되어 에어박스 구조와 함께 작동하여 효율적인 먼지 제거를 달성할 수 있습니다.

공기정화분야

산업용 공기 정화 장비: 공기 흐름을 제어하고, 필터 표면의 먼지를 제거하고, 정화 효율을 높이고, 필터 수명을 연장하는 데 사용됩니다. 전자, 제약, 식품 가공 등 공기 청정도 요구 사항이 엄격한 산업에 적합합니다.

상업용 공기 정화 시스템: 쇼핑몰, 호텔, 사무실 건물 및 유사한 장소의 공기 정화 장비에서 DMF-Z 펄스 밸브는 효율적인 공기 여과 및 정화를 지원합니다.

화학 산업

가스 분리 및 정제: 화학 생산 중 가스 분리 장치에 사용되어 가스 흐름과 압력을 정밀하게 제어하여 분리 공정의 안정성과 효율성을 보장합니다.

반응기 가스 제어: 화학 반응기 내에서 가스 유입/출구 및 압력을 조절하여 안정적인 반응 조건을 유지하고 반응 품질과 안전성을 향상시킵니다.

에너지 부문

화력 발전소: 연소 가스와 증기의 흐름을 제어하여 연소 과정을 최적화하고, 에너지 효율성을 향상시키며, 오염 물질 배출을 줄입니다.

가스 정화 시스템: 가스 정화 중 먼지 및 미립자 제거를 관리하여 가스 품질을 보장하고 환경 오염을 최소화합니다.

먼지 회수 시스템

효율적인 먼지 회수 및 재사용을 위해 가스 흐름, 압력 및 온도를 조절하고 배기 오염을 최소화하는 데 사용됩니다. 시멘트, 세라믹, 유리 및 관련 산업 전반의 먼지 회수 단계에 적용 가능합니다.

액체 제어 시스템

산업 생산에서 액체 유입 및 유출을 정밀하게 조절하기 위해 전자기력을 사용합니다. 화학, 제약, 식품 가공 및 유사 산업의 액체 이송 및 계량 시스템에 사용됩니다.
