DMF-Z-20 펄스 밸브

DMF-Z-20 직각 전자기 펄스 밸브 전자기 펄스 밸브(다이어프램 밸브라고도 함)는 펄스 제트 백하우스 집진기의 펄스 제트 청소 시스템을 위한 압축 공기 "스위치" 역할을 합니다. 펄스제트 제어장치의 신호에 따라 필터백을 열(또는 구획)별로 순차적으로 펄스제트 청소를 수행하여 집진기의 저항을 미리 설정된 범위 내로 유지하여 처리 능력과 집진 효율을 보장합니다.

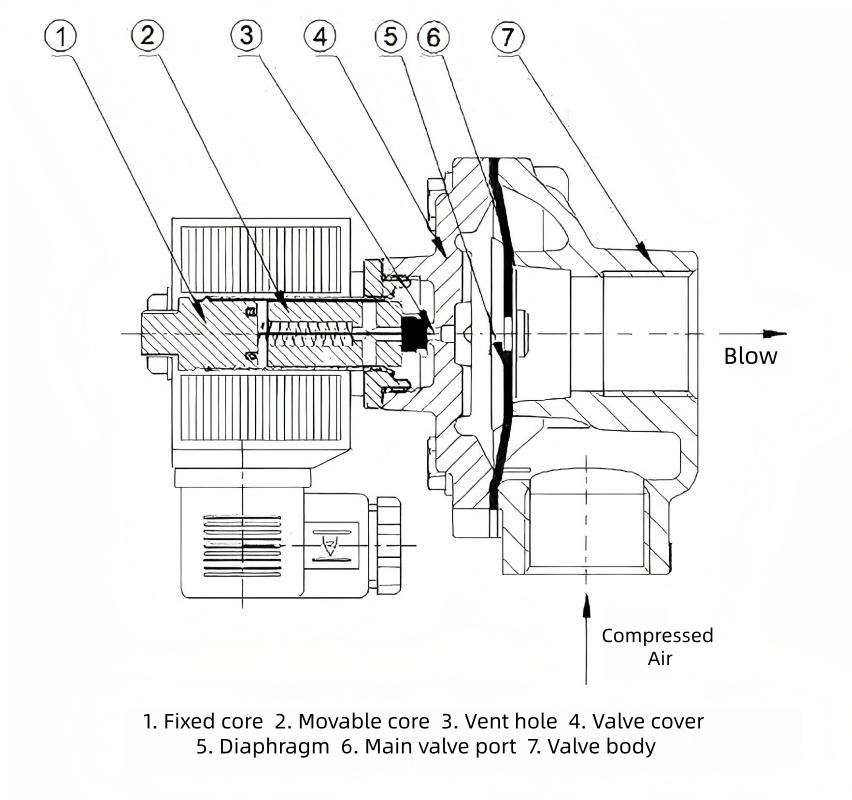

개략도:

구조적 특징:

DMF-Z-20은 직각 전기 펄스 솔레노이드 밸브입니다. 그 구조적 특징은 다음과 같습니다.

직각 디자인: 흡입구와 배출구가 90° 각도로 형성되어 공기 흐름이 원활하고 공기 탱크와 집진기 블로우 파이프 사이에 설치하기에 적합합니다.

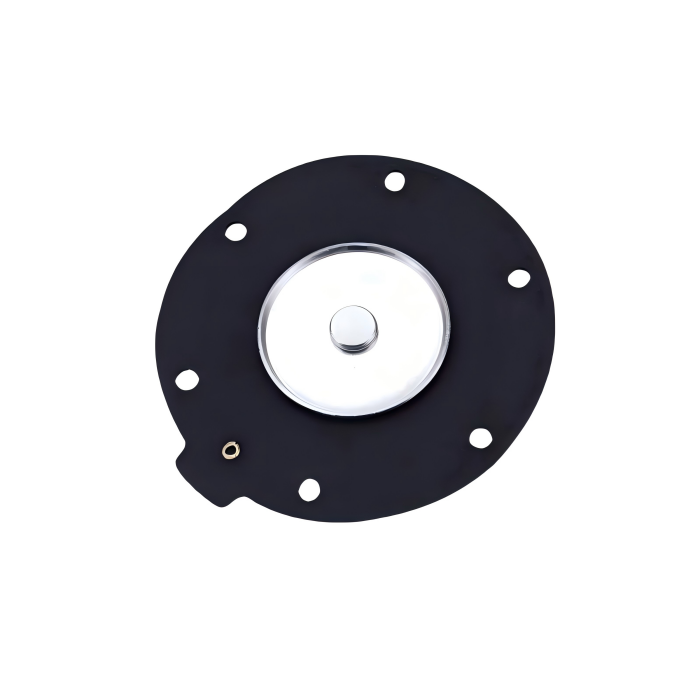

주요 구성 요소: 전자기 헤드, 다이어프램, 밸브 본체 및 스프링이 포함됩니다. 밸브 본체는 알루미늄 합금으로 제작되었으며, 다이어프램은 일반적으로 니트릴 고무 직물로 강화된 구조로 되어 있어 내마모성과 높은 밀봉 성능을 제공합니다.

연결 방법: 공칭 직경이 20mm인 G3/4" 연결 스레드가 특징입니다.

다이어프램 작동: 공압 차압으로 작동됩니다. 전원이 공급되면 솔레노이드 헤드가 릴리프 포트를 열어 후면 챔버 압력을 배출하고 전면 챔버 가스가 블로우백을 위해 다이어프램을 들어올릴 수 있습니다. 전원이 차단되면 스프링이 재설정되어 오리피스를 닫고 밀봉 상태를 복원합니다.

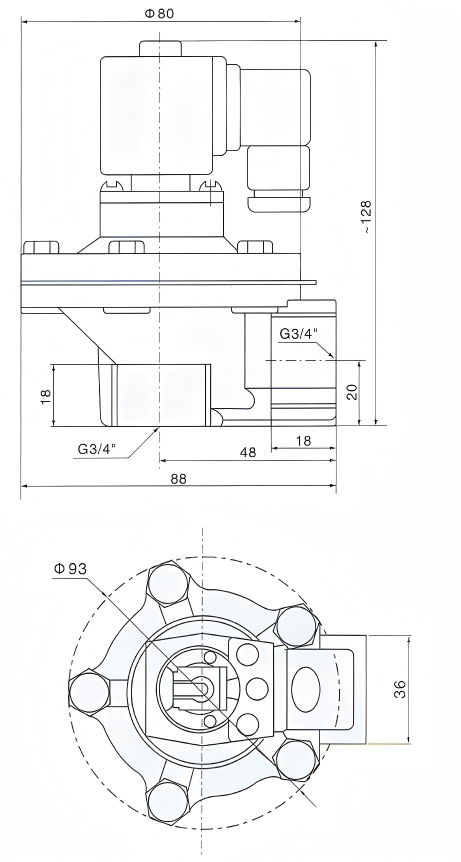

DMF-Z-20 전체 치수:

기술 사양:

작동 원리:

DMF-Z-20 직각 전자기 펄스 밸브 다이어프램은 전자기 펄스 밸브를 전면 및 후면 공기 챔버로 나눕니다. 압축 공기가 공급되면 스로틀 오리피스를 통해 후방 챔버로 들어갑니다. 이 시점에서 후면 챔버 압력으로 인해 다이어프램 어셈블리가 밸브 출구를 밀봉하여 전자기 펄스 밸브가 "닫힌" 상태가 됩니다.

펄스 제트 제어 장비의 전기 신호로 인해 밸브 뼈대가 수축됩니다. 이렇게 하면 후면 챔버의 배기구가 열리고 빠르게 감압됩니다. 다이어프램 어셈블리가 뒤로 이동하여 압축 공기가 밸브 배출구를 통해 분사되도록 합니다. 밸브가 "열림" 상태로 들어갑니다.

펄스 제트 컨트롤러의 전기 신호가 중단되면 전자기 펄스 밸브의 전기자가 재설정됩니다. 후면 챔버의 배기 포트가 닫히고 후면 챔버의 압력이 증가하여 다이어프램 어셈블리가 밸브 출구에 대해 단단히 밀봉됩니다. 전자기 펄스 밸브는 "닫힌" 상태로 돌아갑니다.

응용 분야:

DMF-Z-20 코어는 필터 백, 필터 카트리지, 세라믹 튜브 및 기타 여과 요소와 호환되는 펄스 제트 백하우스 집진기 청소 시스템용으로 설계되었습니다. 이는 블로우백 시스템의 압축 공기 "스위치" 역할을 합니다. 그 응용 분야는 먼지가 많은 산업 환경에 집중되어 있습니다.

환경 먼지 제어:다양한 백하우스/카트리지 집진기와 호환되는 펄스 제트 청소 시스템입니다.

산업 제조업:건축자재(시멘트/석회), 야금(철강/제련), 광업, 화학, 의약품, 사료가공, 목공, 제지 등

기타 응용 분야:공압 이송 시스템 및 펄스 제트 청소가 필요한 장비/작동 조건에서 송풍 보조.
