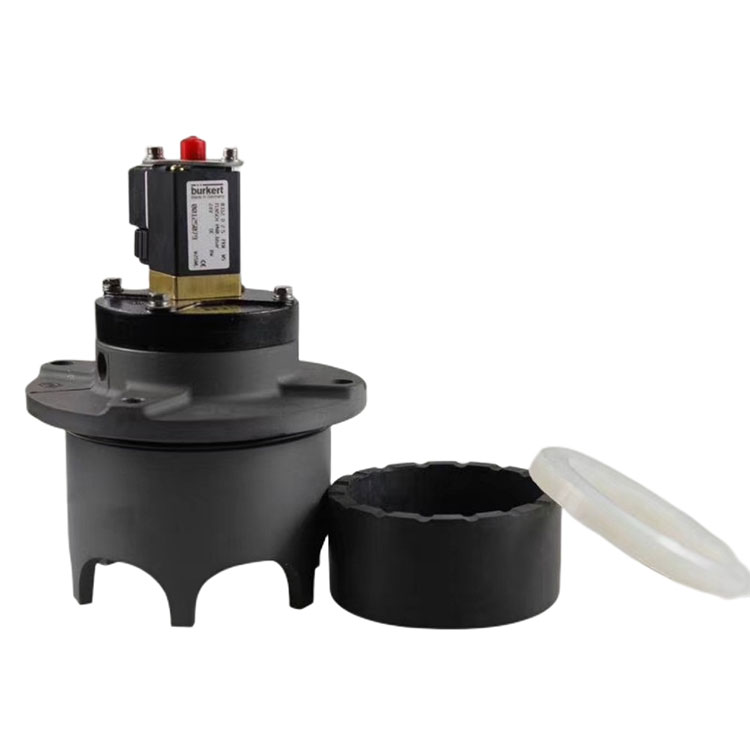

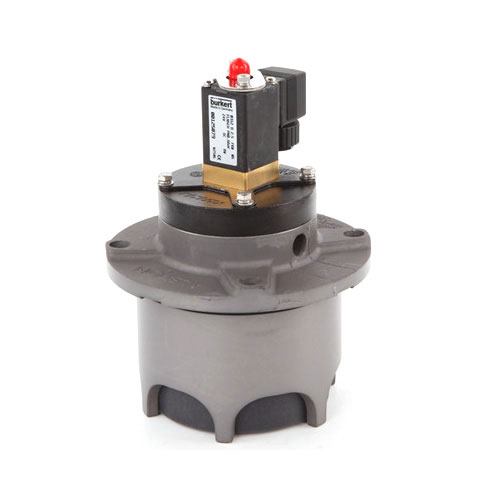

DC24V 3 인치 먼지 수집기 밸브

밸브를 닫습니다

솔레노이드는 주변으로 폐쇄되어 파일럿 공기로 개방됩니다.

파일럿 멤브레인은 시트쪽으로 눌려집니다.

플 런지와 하우스 사이의 슬롯을 통해 플 런지 위의 압력은 탱크 압력과 동일하고 플 런지는 펄스 파이프로 내려가 청소 펄스를 종료합니다.

시퀀스의 시간 (폐쇄 밸브로의 시작)은 프로세스 요구 사항에 따라 어느 정도이지만 일반적으로 100-200msec 범위입니다.

파일럿 공기 연결

솔레노이드의 파일럿 공기는 들어오는 튜브에서 압력 탱크로 가져갑니다. 파일럿 공기의 파이프는 하나의 탱크의 모든 밸브에 일반적이며 각 탱크의 메인 온 오프 밸브와 상류에 연결됩니다.

파이프에는 온 오프 밸브와 비 환전 밸브가 있어야하므로 펄싱 중에 압력이 감소하면 압력을 유지할 수 있습니다.

참고 : 조종사를위한 별도의 공급 파이프 인 경우

공기는 파일럿 공기의 압력이 탱크의 압력과 거의 같아야합니다.

너무 높은 압력은 막에 남은 변형을 제공하여 수명을 줄이고 펄스 세정의 기능에 감소 된 영향을 미칩니다.
