직각형, 수중형 및 직선형 펄스 밸브의 차이점은 무엇입니까? 요구 사항에 따라 선택하는 방법은 무엇입니까?

펄스 제트 청소 시스템의 주요 작동 구성 요소인 전자기 펄스 밸브는 펄스 제트 백하우스 집진기의 압축 공기 "스위치" 역할을 합니다. 그 성능은 집진기의 처리 용량과 먼지 포집 효율성에 직접적인 영향을 미칩니다. 업계 사용자가 세 가지 주류 펄스 밸브 유형(직각, 잠수형, 직선형) 간의 기술적 차이점을 정확하게 이해하고 선택 계획을 과학적으로 공식화할 수 있도록 돕기 위해 이 문서에서는 업계 기술 사양 및 제품 특성을 기반으로 이러한 밸브의 구조, 원리 및 적용 가능한 시나리오를 체계적으로 설명합니다. 먼지 제거 엔지니어링 설계와 장비 운영 및 유지 관리에 대한 참고 자료를 제공합니다.

I. 세 가지 펄스 밸브 유형의 핵심 정의 및 구조적 특징

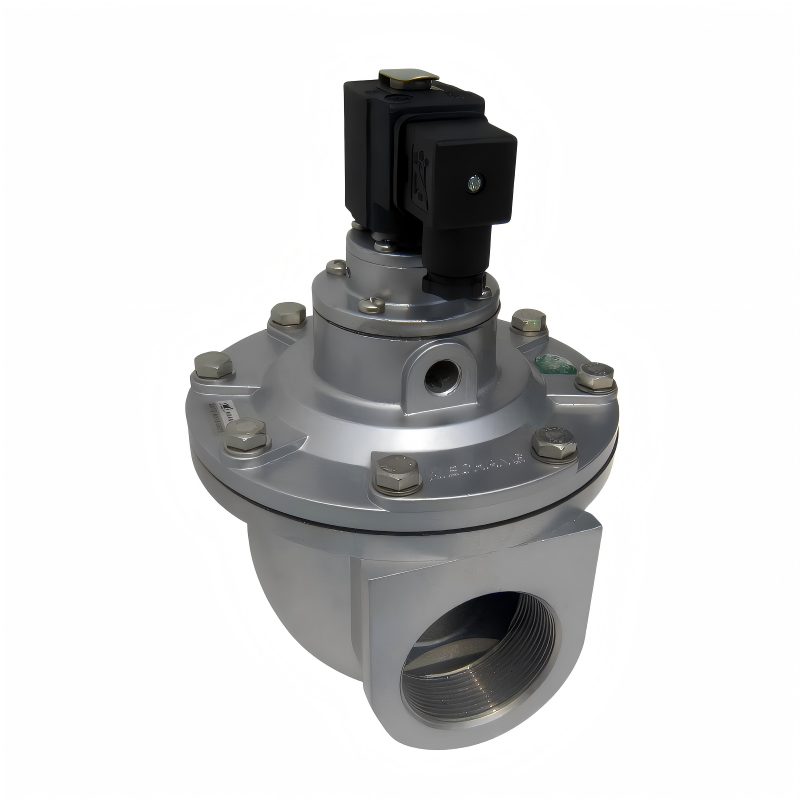

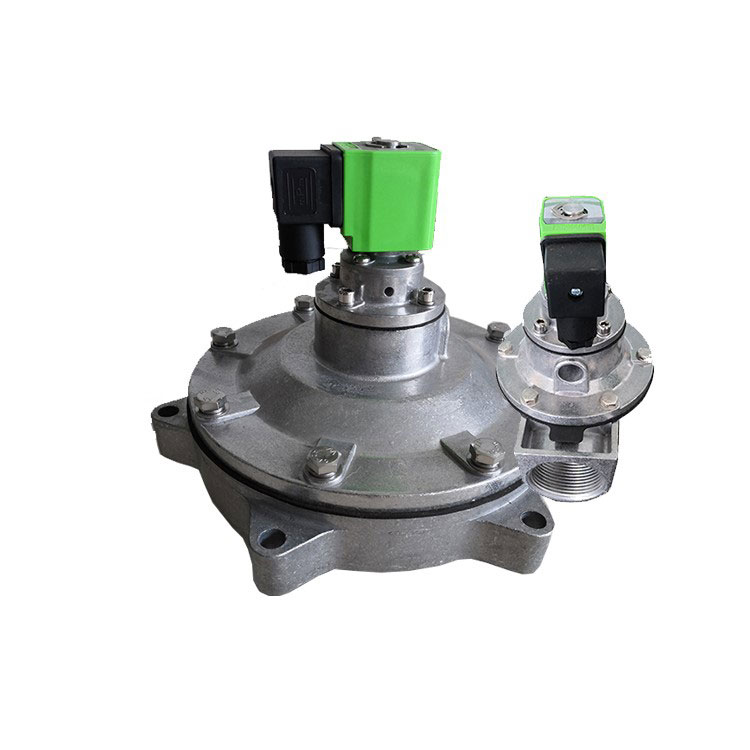

직각 전자기 펄스 밸브

직각 밸브의 공기 흡입 및 배출 파이프가 90° 각도로 되어 있는 것이 특징입니다. 밸브 본체와 보닛은 알루미늄 합금 소재를 사용해 다이캐스트로 제작되었습니다. 표면 처리 후 우수한 내식성을 나타냅니다. 다이어프램과 씰링 개스킷은 가황 복합 공정을 사용하여 생산됩니다. 전자기 파일럿 헤드의 원자재는 고효율 자성 재료와 스테인레스 스틸 자기 차폐 재료로 구성됩니다. 스프링 및 패스너와 같은 주요 부품은 스테인레스 스틸로 만들어집니다. 연결 방법: 공기 분배기(공기 탱크) 파이프와 집진기의 블로우 파이프를 밸브의 입구와 출구에 각각 삽입하고 양쪽 끝을 압축 너트로 밀봉합니다.

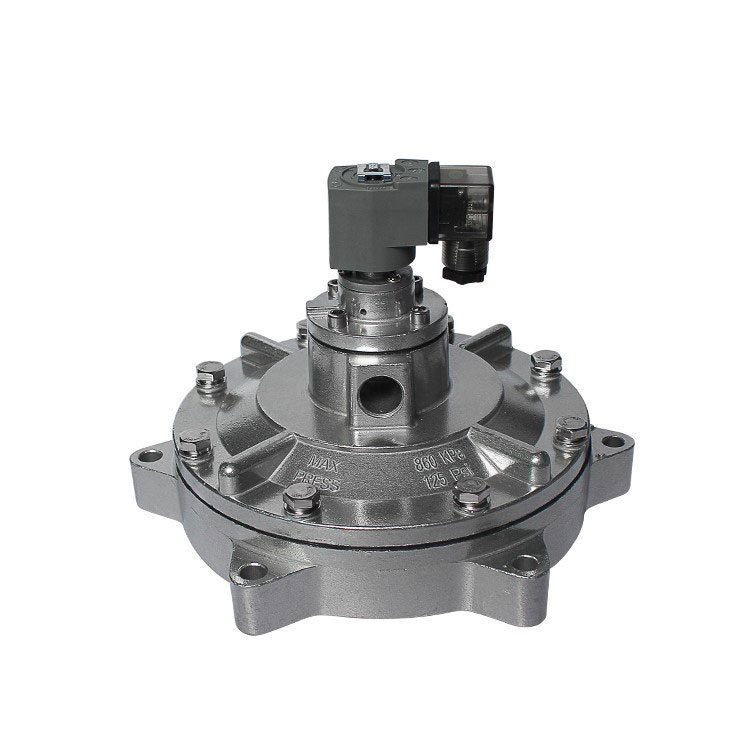

수중 전자기 펄스 밸브

전자기 파일럿 헤드, 다이어프램 어셈블리(다이어프램, 압력 스프링, 씰) 및 밸브 본체로 구성됩니다. 공기 저장소 내에 잠겨 설치되며 플랜지를 통해 저장소에 연결됩니다. 출구 포트는 저장소 내부의 밸브 본체 내 중앙에 위치하며 벽 관통 장치와 같은 구성 요소를 통해 확장되어 작동을 위해 블로우 챔버로 들어갑니다. 이 밸브 유형은 가스 흐름 저항을 효과적으로 줄이는 최적화된 흐름 채널 설계를 갖추고 있어 저압 조건에서도 안정적인 작동을 보장합니다. 이 설계는 에너지 소비를 낮추고 다이어프램 수명을 연장합니다.

직선형 전자기 펄스 밸브

공기 흡입구와 배출구의 중심선은 각도 편차 없이 일직선으로 정렬되어 있으며, 가스 흐름 방향은 밸브 몸체 표면에 명확하게 표시되어 있습니다. 설치에는 한쪽 끝을 공기 탱크에서 연장된 공기 파이프에 연결하고 다른 쪽 끝을 블로우 챔버의 공기 파이프에 연결하는 작업이 포함됩니다. 구조가 간단하여 설치가 용이하여 에어탱크 펄스 집진기의 공통 구성품입니다.

II. 공통적이고 독특한 작업 원리의 비교 분석

직각 펄스 밸브의 작동 원리

밸브 내부의 다이어프램은 밸브를 전면 및 후면 공기 챔버로 나눕니다. 압축 공기가 공급되면 스로틀 포트를 통해 후면 챔버로 들어갑니다. 후면 챔버의 압력으로 인해 다이어프램이 출구 포트를 밀봉하여 밸브를 "닫힌" 상태로 만듭니다.

펄스 제트 제어 장비의 전기 신호가 전자기 펄스 밸브의 전기자를 움직여 후면 챔버의 통풍구를 엽니다. 후면 챔버의 압력이 빠르게 감소하여 다이어프램이 수축됩니다. 그런 다음 압축 공기가 밸브 출구를 통해 분사되어 펄스 밸브가 "열림" 상태가 됩니다. 압축 공기가 순간적으로 방출되어 제트 기류가 생성됩니다.

펄스 컨트롤러의 전기 신호가 중단되면 밸브 전기자가 재설정됩니다. 후면 챔버 통풍구가 닫히고 후면 챔버의 압력이 상승하여 다이어프램이 밸브 배출구 쪽으로 뒤로 밀려나게 됩니다. 펄스 밸브는 "닫힌" 상태로 돌아갑니다.

수중 펄스 밸브의 작동 원리

펄스 밸브는 전면 챔버와 후면 챔버로 구분됩니다. 압축 공기가 공급되면 스로틀 오리피스를 통해 후면 챔버로 들어갑니다. 후면 챔버의 압력으로 인해 다이어프램이 밸브 출구를 밀봉하여 펄스 밸브를 "닫힌" 상태로 유지합니다.

펄스 컨트롤러의 전기 신호가 밸브 전기자를 움직이면 후면 챔버 통풍구가 열립니다. 후방 챔버의 급격한 압력 손실로 인해 다이어프램이 움직이고 압축 공기가 밸브 출구를 통해 배출됩니다. 펄스 밸브는 "열림" 상태가 되어 순간적으로 압축 공기를 방출합니다.

펄스 컨트롤러의 전기 신호가 중단되면 밸브 전기자가 재설정되고 후면 챔버 통풍구가 닫히고 후면 챔버의 압력이 상승하여 다이어프램이 밸브 출구를 밀봉하게 됩니다. 펄스 밸브는 "닫힌" 상태로 돌아갑니다.

직선형 펄스 밸브의 작동 원리

1. 전원 차단 폐쇄: 압축 공기가 스로틀 구멍을 통해 후면 챔버로 들어갑니다. 후면 챔버 압력 > 전면 챔버 압력, 다이어프램을 밀어 메인 밸브 출구를 밀봉하고 밸브를 닫습니다.

2. 전원 켜기 열기: 펄스 컨트롤러가 신호를 보내고 전자기력이 전기자를 들어 올려 통풍구를 엽니다. 후면 챔버는 빠르게 감압되어 전면 챔버와 후면 챔버 사이에 압력차가 발생합니다. 다이어프램이 뒤로 이동하여 메인 밸브 포트가 열리고 압축 공기가 분출됩니다.

3. 전원 끄기 재설정: 전기 신호가 중단되면 전기자 스프링이 복귀하여 통풍구를 닫습니다. 리어 챔버의 압력은 스로틀 구멍을 통해 복원되어 다이어프램이 재설정되고 메인 밸브 포트가 닫혀 초기 상태로 돌아갑니다.

III. 주요 기술 매개변수 및 선택 기준

핵심 기술 매개변수 표준화: 국내 직각 및 직선형 펄스 밸브는 0.4-0.6MPa의 압력 범위 내에서 작동합니다. 수입 대응품은 기종에 관계없이 0.4~0.6MPa에서 균일하게 작동합니다. 두 범주 모두 압력 허용 오차 또는 적용 압력 등급에 근본적인 차이가 없습니다.

과학적 선택을 위한 세 가지 핵심 원칙

1. 작동 압력 호환성 원리: 저압 시나리오(공기 공급원 압력 감소 필요)의 경우 수중 전자기 펄스 밸브를 우선시합니다. 표준 압력 조건(0.4-0.6MPa)의 경우 설치 제약 사항에 따라 직각 또는 직선 유형을 유연하게 선택합니다.

2. 설치 공간 일치 원리: 공기 탱크와 송풍관이 수직으로 정렬된 경우 직각 전자기 펄스 밸브를 사용하십시오. 선형 레이아웃의 경우 직선 전자기 펄스 밸브를 사용하십시오. 공기 탱크 내부에 내부 설치가 필요한 경우 수중 전자기 펄스 밸브가 선호됩니다.

3. 장비 유형 대응 원리: 에어박스 펄스 집진기는 주로 직선형 전자기 펄스 밸브를 사용해야 합니다. 펄스 백하우스 집진기는 설치 각도에 따라 직각 전자기 펄스 밸브를 선택할 수 있습니다. 저압 조건에서 작동하는 대규모 집진 시스템의 경우 수중 전자기 펄스 밸브가 권장됩니다.

IV. 산업 응용 상황 및 전망

전자기 펄스 밸브는 집진 응용 분야에 광범위하게 사용되며 성능 안정성은 환경 처리 효율성 및 산업 생산 연속성에 직접적인 영향을 미칩니다. 환경 표준이 지속적으로 향상됨에 따라 에너지 효율적이고 수명이 긴 펄스 밸브에 대한 요구가 계속해서 증가하고 있습니다. 세 가지 주류 펄스 밸브 유형에 대한 기술 비교 및 ​​선택 지침의 이번 릴리스는 업계 사용자가 선택 함정을 피하고 집진 시스템 효율성을 향상시키며 운영 비용을 절감하도록 돕는 것을 목표로 합니다. 앞으로 기술 발전은 더욱 정확한 압력 제어, 연장된 서비스 수명, 다양한 작동 조건에 대한 폭넓은 적응성에 초점을 맞춰 산업 녹색 전환을 위한 핵심 구성 요소 지원을 제공할 것입니다.
