추상적인
집진기는 겉으로는 "괜찮아" 보이지만 내부에서는 조용하게 성능이 저하됩니다. 백이 일찍 눈이 멀고, 차압이 상승하고, 압축 공기 소비가 급증하고, 계획되지 않은 가동 중단이 일상적인 "유지 관리 이야기"가 됩니다. 많은 시스템에서 근본 원인은 필터 매체도, 팬도, 심지어 컨트롤러도 아닙니다. 이것이 펄스 제트 청소 루프입니다. 그리고 그 루프의 중심에는ASCO 펄스 밸브.
이 가이드에서는 펄스 밸브가 실제로 세척 에너지, 백 수명 및 운영 비용에 어떤 영향을 미치는지 설명합니다. 올바른 밸브 구성을 선택하는 방법; 가장 일반적인 문제점(누출, 약한 펄스, 다이어프램 고장, 결빙 및 코일 단선)을 해결하는 방법을 알아보세요. 또한 마케팅 포그가 아닌 결과가 필요한 조달 팀, 공장 엔지니어 및 서비스 기술자를 위해 작성된 실용적인 체크리스트, 유지 관리 일정 및 FAQ 섹션도 찾을 수 있습니다.
주요 시사점
- 펄스 강도는 시스템 결과(밸브 + 탱크 + 배관 + 노즐 + 타이밍)이지만 밸브가 한도를 설정합니다.
- "적절한 크기"는 포트 직경뿐만 아니라 응답 시간과 흐름 특성이 실제 세척 에너지에 중요합니다.
- 습기, 열악한 공기 품질, 잘못된 전압, 과도한 펄스 및 설치 오류 등 대부분의 오류는 예측 가능합니다.
- 엄격한 검사 일정은 가방, 가동 중지 시간, 압축 공기 폐기물보다 비용이 훨씬 적습니다.
목차
기사 개요
- 펄스 밸브의 작업을 실제 작동 용어(교과서 용어가 아님)로 정의하십시오.
- 일반적인 공장 불만 사항을 펄스 성능 및 밸브 동작에 매핑합니다.
- 실용적인 선택 프레임워크(포트, 압력, 응답, 전압, 환경)를 제공합니다.
- 피할 수 있는 실패를 줄이는 설치 및 시운전 관행을 공유하십시오.
- 빠른 진단을 위해 증상 기반 문제 해결 차트를 제공합니다.
- 기대에 부응하는 유지보수 일정과 조달 문서 체크리스트를 준비하세요.

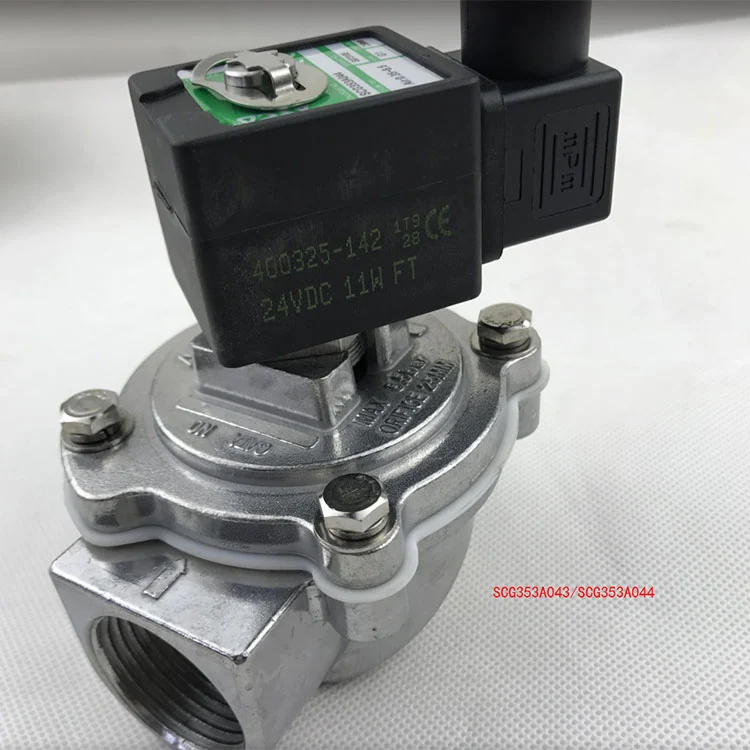

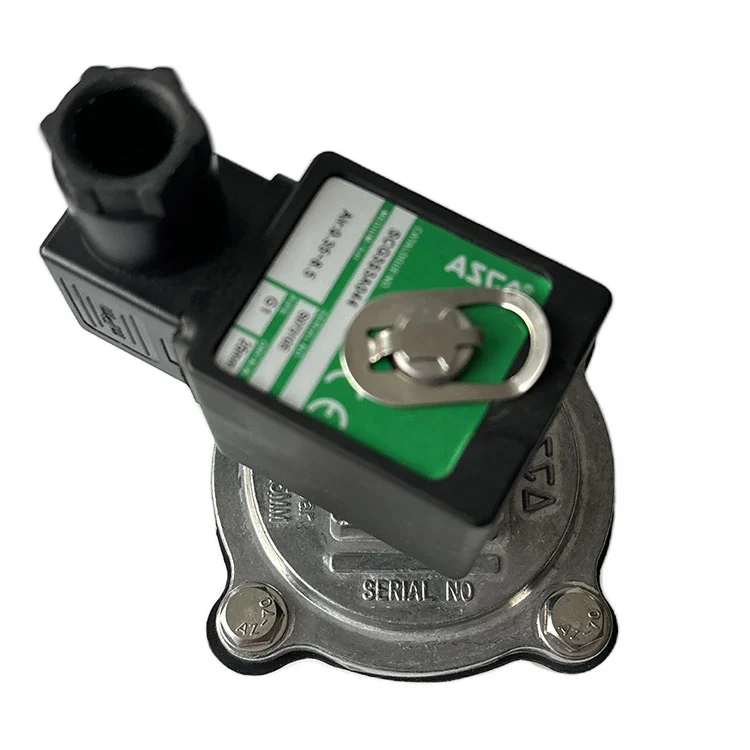

ASCO 펄스 밸브가 펄스 제트 시스템에서 수행하는 작업
펄스 제트 백하우스(또는 카트리지 집진기)에서는 짧은 압축 공기가 취관을 통해 각 필터 열로 이동할 때 청소가 발생합니다. 그 파열은 있어야합니다빠른(급격한 상승 시간),강한(충분한 공기 질량) 및반복 가능(사이클마다 일관된 사이클). 펄스 밸브는 제어된 고에너지 샷에서 헤더/탱크에 저장된 공기를 취기관으로 방출하는 "게이트"입니다.
밸브가 제 역할을 할 때 얻을 수 있는 것
- 안정적인 차압:DP는 매주 상승하지 않습니다.
- 필터 수명 연장:가방은 "과도한 펄스"로 죽지 않고 효과적으로 청소됩니다.
- 압축 공기 비용 절감:각 펄스가 실제로 작동하기 때문에 펄스 횟수가 줄어듭니다.
- 예측 가능한 생산:피크 근무 시간 동안 예상치 못한 연결 이벤트가 발생하지 않습니다.
현실 확인:많은 사이트에서는 먼저 필터 미디어를 비난합니다. 그러나 맥박이 약하면 "프리미엄" 미디어라도 일찍 눈이 멀게 됩니다. 안ASCO 펄스 밸브(적절하게 선택 및 설치됨) 미디어 변경으로는 해결할 수 없는 근본적인 청소 에너지 부족 문제를 해결하는 경우가 많습니다.
고객의 불만 사항 이 구성 요소가 직접 해결
"ASCO 펄스 밸브"를 검색하는 경우 재미로 하는 것이 아니라 증상에 반응하고 있을 가능성이 높습니다. 펄스 밸브 성능 또는 호환성으로 추적되는 경향이 있는 문제점은 다음과 같습니다.
문제점: 차압이 계속 상승함
종종 약한 펄스(느린 밸브 반응, 작은 포트, 제한된 취기관/노즐 또는 불충분한 탱크 압력)로 인해 발생합니다.
문제점: 가방이 일찍 파손되거나 상단 근처에서 찢어짐
때때로 이는 잘못된 타이밍, 과도한 펄스 주파수 또는 열악한 밸브 동작으로 인한 불안정한 펄스 쇼크 등 너무 적은 세척이 아니라 "과도한 세척"입니다.
문제점: 압축 공기 요금이 터무니없어 보입니다.
누출되는 다이어프램, 열악한 밀봉 또는 펄스를 사용하여 시스템 문제를 보상하면 공기가 지속적으로 연소될 수 있습니다.
문제점: 춥거나 습한 계절에 발생하는 가동 중단 시간
공기 품질 관리가 약한 경우 수분 + 온도 변화로 인해 끈적임, 느린 반응, 결빙 및 코일/솔레노이드 스트레스가 발생할 수 있습니다.
사람들이 과소평가하는 숨겨진 비용
가장 큰 비용이 밸브 자체인 경우는 거의 없습니다. 생산 중단, 유지 관리 초과 근무, 조기 백 세트 및 에너지 낭비가 바로 그것입니다. 펄스 밸브를 상용 부품이 아닌 신뢰성 부품으로 취급하십시오.
선택 가이드: 올바른 밸브를 선택하는 방법
선택ASCO 펄스 밸브브랜드 라벨을 쫓는 것보다 밸브 동작을 집진기 설계에 맞추는 것이 더 중요합니다. 이 프레임워크를 사용하여 "파이프에 맞으니 괜찮을 것입니다"라는 실수를 피하십시오.
1) 청소 수요에 맞게 포트 크기를 일치시킵니다(추측 아님).
- 수집기 크기 및 필터 수:필터가 많을수록 일반적으로 더 높은 펄스 공기량이나 최적화된 타이밍이 필요합니다.
- 취관/노즐 구성:하류 제한으로 인해 더 큰 밸브가 무력화될 수 있습니다.
- 목표 펄스 지속 시간:빠르게 전달되는 강한 맥박은 길고 게으른 맥박보다 성능이 더 좋은 경우가 많습니다.
2) 작동압력창 확인
많은 시스템이 약 0.4~0.6MPa(4~6bar)로 작동하지만 실제 "유효" 압력은 탱크, 배관 및 부속품의 손실에 따라 달라집니다. 실제 압력 창에서 만족스러운 밸브는 지속적으로 펄스합니다. 불일치로 인해 청소가 약해지거나 다이어프램 스트레스가 발생할 수 있습니다.
3) 솔레노이드 코일 전압 및 예상 듀티를 확인하십시오.
- 전압:컨트롤러 출력이 코일 사양(AC/DC 및 정확한 전압)과 일치하는지 확인하세요.
- 환경:열, 먼지 및 진동은 견고한 코일 보호와 적절한 배선 관행을 요구합니다.
- 펄스 주파수:시스템이 잘못 구성된 경우 고주파 펄스로 인해 코일이 과열될 수 있습니다.
4) 먼지와 기후에 맞는 재료를 선택하십시오
집진 환경은 시멘트, 목공, 강철, 화학, 식품 등급, 높은 습도, 영하의 겨울 등 매우 다양합니다. 밸브 본체 재질과 다이어프램 품질은 팽창, 균열 또는 끈끈한 작동을 방지하기 위한 조건과 일치해야 합니다.
선택 체크리스트(인쇄)
- 포트 크기 및 연결 유형(나사산형/플랜지형, 인라인/앵글형)
- 작동 압력 범위 및 사용 가능한 탱크 용량
- 코일 전압(AC/DC), 커넥터 유형 및 컨트롤러 출력
- 주변 온도 범위 및 습도 수준
- 공기질 수준(기름/수분 함량) 및 여과 전략
- 필수 서비스 액세스(다이어프램 키트 가용성, 재구성 가능성)
빠른 사양 및 결정표
이 표를 빠른 의사결정 지원 도구로 사용하세요. 이는 엔지니어링 설계를 대체할 수는 없지만 실제로 중요한 사항에 맞춰 조달을 유지해 줍니다.
| 결정 요인 | 확인해야 할 사항 | 무시하면 볼 수 있습니다. | 실용적인 팁 |
|---|---|---|---|
| 접속구경 | 밸브 포트 대 취관/노즐 제한 사항 | 약한 펄스, 상승하는 DP | 다운스트림이 막힌 경우 더 큰 것이 항상 더 좋은 것은 아닙니다. |
| 응답 시간 | 빠른 열기/닫기 동작 | 케이크가 떨어지지 않는 "부드러운" 맥박 | 안정적인 청소를 위해 반복성을 우선시합니다. |
| 압력 창 | 부하가 걸린 탱크의 실제 압력 | 세척 부족 또는 다이어프램 스트레스 | 유휴 상태뿐만 아니라 펄스 중에도 압력을 측정합니다. |
| 코일 전압 | AC/DC, 정확한 전압, 커넥터 유형 | 코일 과열, 불발 | 일치 컨트롤러 출력; "충분히 가까운" 전압 교환을 피하십시오 |
| 공기질 | 물/기름 함량; 여과 및 배수 | 고착, 누출, 결빙, 급격한 다이어프램 마모 | 공기를 공정 유체처럼 다루십시오. 깨끗하고 건조한 것이 승리합니다. |
문제의 80%를 예방하는 설치 관행
대부분의 "밸브 불량" 불만 사항은 실제로 시스템 설치 또는 시운전 문제입니다. 당신이 원한다면ASCO 펄스 밸브신뢰성 부품처럼 작동하려면 설치를 신뢰성 작업처럼 취급하십시오.
설치 중에 다음을 수행하십시오.
- 배관을 깨끗하게 유지하십시오:장착하기 전에 라인을 플러시하십시오. 작은 잔해물은 씰링 표면을 손상시킬 수 있습니다.
- 올바른 밀봉 방법을 사용하십시오.정렬을 왜곡할 수 있는 스레드 연결을 과도하게 조이지 마십시오.
- 지원 배관:밸브 몸체에 무거운 송풍관이 매달리지 않도록 하십시오.
- 코일 접지 및 보호를 확인하십시오.안정된 전원과 올바른 배선으로 단선을 방지합니다.
- 펄스 타이밍 검증:보수적으로 시작하세요. DP 추세와 먼지 행동에 따라 조정합니다.
이러한 일반적인 실수를 피하세요
- 수분 관리 생략(배수 전략 없음, 건조기 없음, 수분 분리기 없음).
- 근본 원인을 확인하지 않고 상승하는 DP를 "수정"하기 위해 펄스 주파수를 높입니다.
- 빠른 부품 교체 후 하나의 컬렉터에서 코일 전압을 혼합합니다.
- 취관/노즐 막힘을 무시한 다음 약한 펄스에 대해 밸브를 비난합니다.
문제 해결: 증상, 원인, 수정 사항
집진기가 오작동할 경우 속도가 중요합니다. 맹목적으로 부품을 교체하기 전에 아래의 증상 우선 접근 방식을 사용하여 무슨 일이 일어나고 있는지 범위를 좁혀보세요.
| 징후 | 가능한 원인 | 빠른 확인 | 고치다 |
|---|---|---|---|
| 약한 맥박 / 청소 불량 | 낮은 탱크 압력, 제한된 취관/노즐, 느린 밸브 반응 | 펄스하는 동안 압력을 확인하십시오. 노즐 구멍을 검사합니다. "날카로운" 맥박 소리를 들어보세요 | 압력을 복원하십시오. 명확한 제한사항; 올바른 밸브/코일 사양을 확인하세요. |
| 지속적인 공기 누출 | 다이어프램 마모, 시트 잔해, 씰링 손상 | 관절에 대한 비누 테스트; 누출 원인을 확인하기 위해 밸브를 격리하십시오. | 다이어프램 키트를 교체하십시오. 깨끗한 좌석; 공기 여과 개선 |
| 밸브 실화/불규칙한 펄스 | 전압 불일치, 느슨한 배선, 컨트롤러 출력 문제 | 부하가 걸린 코일 전압을 측정합니다. 커넥터 및 접지 검사 | 올바른 배선; 적절한 코일을 사용하십시오. 컨트롤러 채널 확인 |
| 다이어프램이 너무 자주 실패함 | 수분/기름 오염, 과펄싱, 온도에 맞지 않는 재료 | 수분을 배출하십시오. 공기 필터를 검사하십시오. 펄스 주파수 설정 검토 | 건조하고 깨끗한 공기; 타이밍 최적화; 기후에 적합한 다이어프램 소재 선택 |
| 방한용 접착/아이싱 | 공기 라인의 물, 밸브 본체의 결빙 | 배수구를 확인하세요. 탱크에서 물을 찾으십시오. 이슬점을 모니터하다 | 건조를 개선합니다. 절연; 압축기 및 배수 전략 조정 |
전문가 팁:DP가 상승했지만 펄스가 "정상적으로 들리는" 경우 거기서 멈추지 말고 노즐 정렬과 취기관 구멍 상태를 확인하십시오. 완벽한 밸브는 부분적으로 막힌 취관을 보완할 수 없습니다.
예측 가능한 성능을 위한 유지 관리 일정
펄스 밸브를 "베이비"할 필요는 없지만 반복 가능한 루틴이 필요합니다. 목표는 종료되기 전에 작은 문제를 파악하는 것입니다.
| 간격 | 해야 할 일 | 무엇을 방지하는가 |
|---|---|---|
| 일일/교대당 | 수분을 배출하십시오. 공기압 안정성을 확인하십시오. 빠른 DP 살펴보기 | 결빙, 고착, 약한 펄스, 놀라운 DP 스파이크 |
| 주간 | 비정상적인 누출 소리를 들어보세요. 배선 및 커넥터 검사 | 공기 낭비, 코일 불발, 간헐적 결함 |
| 월간 간행물 | 취관/노즐을 즉각 점검하십시오. 펄스 타이밍 설정 확인 | 과소 세척, 과잉 세척, 고르지 못한 행 로딩 |
| 분기별/반기별 | 다이어프램 상태를 검사합니다(필요한 경우). 공기 여과 성능 감사 | 갑작스러운 누출, 빈번한 재구축, 불안정한 펄스 에너지 |
공장에 먼지가 많거나 기후가 극한인 경우 검사 주기를 단축하십시오. 신뢰성은 항상 비상보다 저렴합니다.
신뢰성을 위한 소싱 및 문서화
소스를 제공할 때ASCO 펄스 밸브(또는 호환 가능한 대체품), 귀하의 환경에서 예측 가능한 사용을 지원하는 문서를 요청하십시오.
진지한 구매자가 요청해야 할 것
- 명확한 사양 시트:연결 유형, 압력 범위, 코일 전압 및 서비스 키트 세부 정보.
- 재료 및 호환성 참고 사항:온도 및 공기 질에 대한 다이어프램 옵션.
- 품질 추적성:배치 식별, 검사 기록 및 포장 무결성.
- 서비스 지원:설치, 타이밍, 문제 해결 및 재구축 간격에 대한 지침을 제공합니다.
청도스타기계기술유한회사 적합하다
~에청도스타기계기술유한회사, 우리 팀은 특히 설치 후 놀라움을 덜 원하는 구매자를 위해 펄스 제트 구성 요소와 실용적인 엔지니어링 지침을 통해 집진 프로젝트를 지원합니다. DP를 안정화하거나 압축 공기 낭비를 줄이거나 계획되지 않은 백하우스 가동 중단 시간을 줄이려는 경우 선택 요소(포트 구성, 코일 전압, 공기 품질 전략)를 검증하고 이를 작동 조건에 일치시키는 데 도움을 드릴 수 있습니다.
이 가이드 정보
본 글은 집진운영 및 유지관리에 대한 현장 실무 참고자료로 작성되었습니다. 펄스 밸브를 검사하거나 정비할 때는 항상 현장 안전 절차, 잠금/태그아웃 요구 사항 및 장비 설명서를 따르십시오.
FAQ
펄스 밸브는 분당 몇 번 작동해야 합니까?
만능번호는 없습니다. 먼지 부하 및 목표 DP 범위를 기반으로 보수적인 타이밍으로 시작한 다음 데이터를 조정하십시오. DP가 상승하는 것을 막기 위해 공격적으로 맥동하는 경우 이는 공기압 안정성, 블로우파이프 제한, 밸브의 반응 및 크기가 컬렉터와 일치하는지 여부를 확인하는 신호입니다.
펄스 밸브가 지속적으로 누출되는 원인은 무엇입니까?
일반적인 원인으로는 다이어프램 마모, 밀봉 표면의 잔해, 공기 오염(기름/물) 또는 시트 손상 등이 있습니다. 지속적인 누출은 압축 공기를 낭비하고 시스템이 펄스 사이에 완전히 "휴지"되지 않기 때문에 다른 문제를 가릴 수 있습니다.
포트 크기가 클수록 항상 더 좋습니까?
항상 그런 것은 아닙니다. 취관, 노즐 또는 부속품이 제한적인 경우 밸브가 커진다고 해서 비례적인 개선이 이루어지지는 않습니다. 당신이 원하는 것은 빠른 반응, 적절한 흐름, 실제로 해당 공기를 효율적으로 사용할 수 있는 하류 경로의 올바른 조합입니다.
집진기에서 코일이 소손되는 이유는 무엇입니까?
전압 불일치, 불안정한 전력, 잘못된 배선, 과도한 펄스 주파수 또는 열 축적 등이 모두 원인이 될 수 있습니다. 컨트롤러 출력에 대해 코일 사양을 확인하고, 배선을 진동으로부터 보호하고, 근본 원인 청소 문제를 해결하는 대신 빠른 펄스를 사용하지 마십시오.
다이어프램 키트는 언제 교체해야 합니까?
검사 중에 누출, 약한 펄스, 느린 응답 또는 육안으로 보이는 다이어프램 마모가 보이면 교체하십시오. 환경에 습기가 많거나 공기 질이 좋지 않은 경우 재구축 간격이 짧아질 수 있습니다. 공기 여과 및 배수를 개선하면 다이어프램 수명이 크게 연장될 수 있습니다.
최종 생각
집진기는 청소 시스템만큼만 신뢰할 수 있습니다. DP가 불안정하거나, 백이 일찍 고장나거나, 압축 공기 비용이 감당할 수 없을 정도로 느껴지면, 펄스제트 루프에 초점을 맞추고 올바른 선택ASCO 펄스 밸브구성—종종 가장 빠른 ROI를 제공합니다.
추측을 멈출 준비가 되셨나요?
집진기 기본 사항(필터 유형/개수, 탱크 압력, 취기관 레이아웃, 코일 전압 및 현장 기후)을 공유하시면 안정적이고 비용 효율적인 밸브 설정 범위를 좁힐 수 있도록 도와드리겠습니다. 종료 횟수를 줄이고 DP를 더 예측 가능하게 만들고 싶다면저희에게 연락주세요청소 시스템이 정상적으로 작동하도록 만들어 보겠습니다.
